1.8-3kV Wind Power Twisted Resistant Flexible Cable

Wind turbine cable withstands 10,000 torsion cycles at -40°C. Class 5 copper, EPR, CSM/PU sheath, oil/salt spray/UV resistant.

Application

IEC 60502-1 twisted resistant flexible cable (1.8/3kV) for wind turbine internal power transmission: nacelle-to-tower, tower-to-base, and pitch control systems. Class 5 fine-stranded copper, EPR insulation, CSM/PU sheath. Suitable for extreme onshore/offshore wind environments with continuous yaw and pitch motion. Operating temp: -40°C to +90°C. Passes 10,000 normal-temp torsion cycles and 2,000 low-temp torsion cycles. Flame retardant per IEC 60332-1-2 and bundled Class C per IEC 60332-3-24.



Core Strengths

Standard cables crack under constant torsion and -40°C cold. Our Class 5 fine-stranded copper and EPR insulation withstand 10,000 torsion cycles at -40°C. CSM/PU sheath resists oil, salt spray, UV/ozone. IEC 60332-1-2/3-24 flame retardant.


Standard

GB/T 29631-2013

IEC 60502.1-2021

IEC 60228-2023

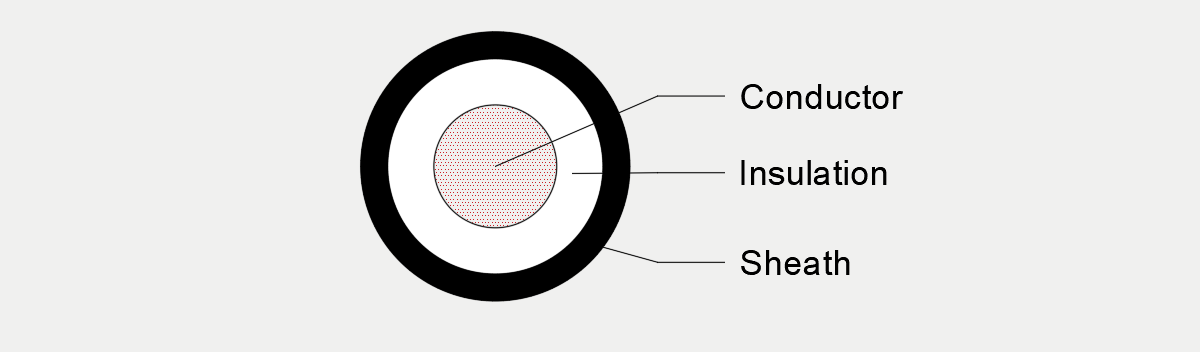

Construction

☉〉    Conductor: Class 5 annealed stranded copper

☉〉    Insulation: EPR (ethylene propylene rubber)

☉〉    Outer sheath: CSM (chlorosulfonated polyethylene) or PU (polyurethane)


Features

☉〉    Rated voltage 1.8/3kV, Class 5 fine-stranded copper for high flexibility

☉〉    EPR insulation, 90°C continuous, 250°C short-circuit

☉〉    CSM/PU sheath: oil, salt spray, UV & ozone resistant

☉〉    Passes 10,000 normal-temp & 2,000 low-temp torsion cycles (-40°C)

☉〉    Flame retardant: single IEC 60332-1-2 & bundled Class C IEC 60332-3-24

☉〉    Max tensile load: 15N/mm²; min bending radius: 6×OD

☉〉    Meets GB/T 29631-2013 / IEC 60502-1 / IEC 60228


Product Data Sheet



Core number x

Conductor cross-sectional area mm²

Insulation nominal thickness mm

Sheath nominal thickness mm

Outer diameter of the cable mm

Environmental

temperature

Current carrying

capacity at 30℃ A

450/750V、

0.6/1kV

1.8/3KV

450/750V、

0.6/1kV

1.8/3KV

450/750V、

0.6/1KV

1.8/3KV

1×1.5

0.8

一

1.4

一

6.5

一

24

1×2.5

0.9

一

1.4

一

7.2

一

33

1×4

1.0

一

1.5

一

8.1

一

44

1×6

1.0

一

1.6

一

9.0

一

56

1×10

1.2

2.1

1.8

1.8

11.1

13.1

80

1×16

1.2

2.1

1.9

1.9

12.3

14.3

106

1×25

1.4

2.2

2.0

2.0

14.2

16.0

140

1×35

1.4

2.2

2.2

2.2

15.9

17.7

177

1×50

1.6

2.2

2.4

2.4

17.9

19.3

223

1×70

1.6

2.2

2.6

2.6

20.0

21.4

279

1×95

1.8

2.4

2.8

2.8

22.6

24.0

337

1×120

1.8

2.4

3.0

3.0

24.4

25.8

394

1×150

2.0

2.6

3.2

3.2

26.9

28.1

456

1×185

2.2

2.6

3.4

3.4

29.5

30.3

522

1×240

2.4

2.8

3.5

3.5

32.8

33.6

625

1×300

2.6

2.8

3.6

3.6

35.8

36.2

720

1×400

2.8

3.0

3.8

3.8

39.6

40.0

851

3×1

0.8

一

1.4

一

9.9

一

14

3×1.5

0.8

一

1.6

一

10.7

一

17

3×2.5

0.9

一

1.8

一

12.6

一

23

3×4

1.0

一

1.9

一

14.3

一

31

3×6

1.0

一

2.1

一

16.2

一

40

3×10

1.2

2.1

3.3

3.3

22.6

26.6

58

3×16

1.2

2.1

3.5

3.5

25.1

29.3

76

3×25

1.4

2.2

3.8

3.8

29.3

33.0

101

3×35

1.4

2.2

4.1

4.1

32.6

36.4

128

3×50

1.6

2.2

4.5

4.5

36.7

39.7

160

3×70

1.6

2.2

4.8

4.8

40.9

43.8

201

3×95

1.8

2.4

5.3

5.3

46.7

49.6

243

3×120

1.8

2.4

5.6

5.6

50.2

53.1

284

3×150

2.0

2.6

6.0

6.0

55.4

57.9

328

3×185

2.2

2.6

6.4

6.4

60.8

62.5

376

3×240

2.4

2.8

7.1

7.1

68.9

70.5

450

3×300

2.6

一

7.7

一

75.9

一

518

3×4+1×2.5

1.0/0.9

一

2.0

一

15.4

一

31

3×6+1×4

1.0/1.0

一

2.3

一

17.4

一

40

3×10+1×6

1.2/1.0

一

3.4

一

23.7

一

58

3×16+1×10

1.2/1.2

一

3.6

一

26.8

一

76

3×25+1×16

1.4/1.2

一

4.0

一

31.2

一

101

3×35+1×16

1.4/1.2

一

4.3

一

34.2

一

128

3×50+1×25

1.6/1.4

一

4.8

一

39.0

一

160

3×70+1×35

1.6/1.4

一

5.0

一

43.3

一

201

3×95+1×50

1.8/1.6

一

5.5

一

49.2

一

243

3×120+1×70

1.8/1.6

一

5.8

一

53.2

一

284

3×150+1×70

2.0/1.6

一

6.3

一

58.0

一

328

3×185+1×95

2.2/1.8

一

6.8

一

64.2

一

376

4×1

0.8

一

1.5

一

11.0

一

14

4×1.5

0.8

一

1.7

一

11.9

一

17

4×2.5

0.9

一

1.9

一

14.0

一

23

4×4

1.0

一

2.0

一

15.8

一

31

4×6

1.0

一

2.3

一

17.7

一

40

4×10

1.2

一

3.4

一

24.6

一

58

4×16

1.2

一

3.6

一

27.4

一

76

4×25

1.4

一

4.1

一

32.3

一

101

4×35

1.4

一

4.4

一

36.0

一

128

4×50

1.6

一

4.8

一

40.5

一

160

4×70

1.6

一

5.2

一

45.5

一

201

4×95

1.8

一

5.9

一

52.1

一

243

4×120

1.8

一

6.0

一

55.5

一

284

4×150

2.0

一

6.5

一

61.5

一

328

4×185

2.2

一

7.0

一

67.8

一

376

4×240

2.4

一

7.7

一

76.5

一

450

4×300

2.6

一

8.4

一

84.4

一

518

5×1

0.8

一

1.6

一

11.8

一

14

5×1.5

0.8

一

1.8

一

12.7

一

17

5×2.5

0.9

一

2.0

一

15.0

一

23

5×4

1.0

一

2.2

一

17.2

一

31

5×6

1.0

一

2.5

一

19.6

一

40

5×10

1.2

一

3.6

一

27.0

一

58

5×16

1.2

一

3.9

一

30.2

一

76

5×25

1.4

一

4.4

一

35.7

一

101

6×1.5

0.8

一

2.5

一

15.3

一

17

12×1.5

0.8

一

2.9

一

19.8

一

17

18×1.5

0.8

一

3.2

一

23.3

一

17

24×1.5

0.8

一

3.5

一

27.1

一

17

36×1.5

0.8

一

3.8

一

30.9

一

17

6×2.5

0.9

一

2.7

一

17.7

一

23

12×2.5

0.9

一

3.1

一

23.2

一

23

18×2.5

0.9

一

3.5

一

27.3

一

23

24×2.5

0.9

一

3.9

一

32.0

一

23

36×2.5

0.9

一

4.3

一

36.7

一

23
























Cable Parameter Table
